Как читать электросхемы автомобиля?

0
57

Автомобили прочно вошли в быт человека и трудно представить, как без них можно обойтись сейчас. Хоть машины растут в своем качестве и составе, однако, это не перекрывает полностью те проблемы, с которыми сталкиваются владельцы авто.А что делать, если нарушаются компоненты электроники машины? Такое может произойти неожиданно, но, в этом случае помогает собственная диагностика проблемы. Это сэкономит время и деньги, ведь иногда встречаются недобросовестные мастера, которые либо не вникают в суть проблемы, либо говорят неправду. Поэтому так важно уметь читать электросхемы.

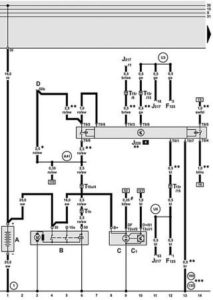

Некоторые авто обладают большой электросхемой, на которой куча деталей. Стоит понимать, что трасса будет неравномерная, а с отрывками, где есть подключения к другим элементам или каким-либо соединениям.

На разрывах или узлах номера равны цифрам. Если надо найти соединения с минусом, то они выделены в круг. Можно воспользоваться интернетом и найти таблицы, в которых есть идентификация деталей электрической цепочки. Мастера советую придерживаться номеров и изучать в домашних условиях, дабы в случае поломки вы запросто решили проблему.

Какие еще есть особенности электросхемы машины?

  1. электропроводка часто рисуется 1 или 2 цветами. Также есть цветовое поле, в котором обозначены риски.
  2. если жгут одного цвета, значит, провода находятся вместе.
  3. для входа провода в жгут нужно учитывать высоту наклона, ведь они все отличаются друг от друга.
  4. «на массу» — это обозначение черного провода для соединений.
  5. а вот на некоторые провода нанесены цифры в четком месте подключения. Водителю не всегда нужно изучать полную электроцепь.

Электросхемы двигателя машины ничем не отличаются от основной части, все сокращения или таблицы можно найти в интернете. Обычно свет авто, замок зажигания вызывают трудности, ведь они не самые простые в своем исполнении. Но в таблице обозначены переключатели, которые коммутируют ток. Так что в особых режимах контакты соединяются.

Но если возникают трудности следует проконсультироваться с опытным мастером, который наглядно покажет, как читать и пользоваться электросхемой автомобиля.
